Автор: Система охлаждения ВАЗ 2108 представляет собой важную составляющую автомобиля, обеспечивая оптимальную температуру работы двигателя. Ее основной задачей является эффективное охлаждение нагретых деталей двигателя для предотвращения его перегрева. Работа системы основана на циркуляции охлаждающей жидкости по двигателю и радиатору, где происходит отвод тепла.
Основные элементы схемы системы охлаждения ВАЗ 2108 включают в себя водяной насос, радиатор охлаждения, термостат, вентилятор радиатора, расширительный бачок и шланги. Водяной насос отвечает за циркуляцию охлаждающей жидкости, радиатор выполняет функцию снижения температуры жидкости, а термостат регулирует температуру по мере необходимости.
Принцип работы системы охлаждения ВАЗ 2108 заключается в том, что охлаждающая жидкость циркулирует по двигателю, нагреваясь и отводя тепло, которое затем передается радиатору. В радиаторе жидкость охлаждается и снова направляется в двигатель, обеспечивая его стабильную температуру работы. Отработанное тепло отводится через радиатор благодаря вентилятору, который обеспечивает дополнительное охлаждение.

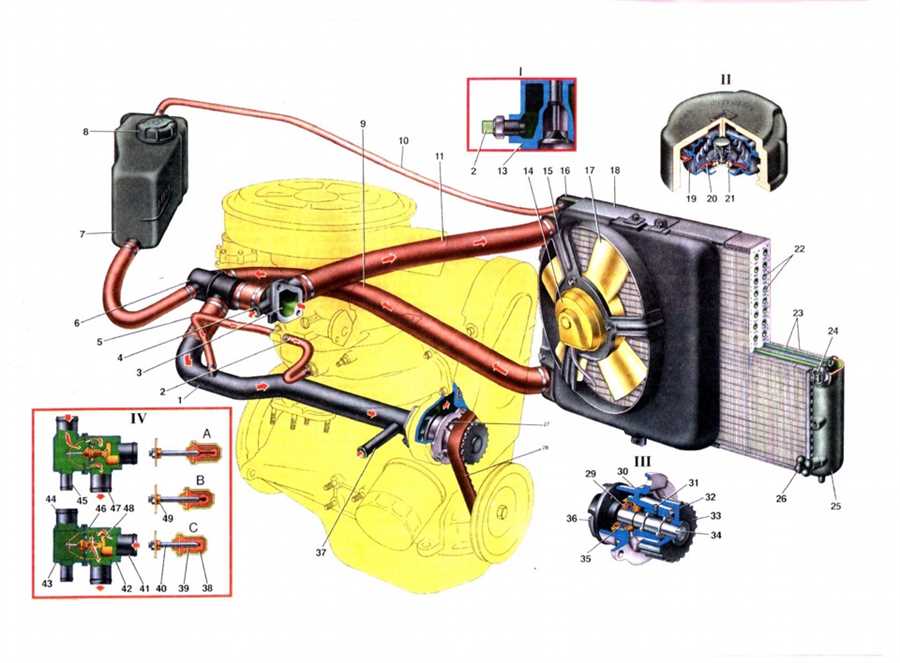

Структура системы охлаждения ВАЗ 2108
Система охлаждения ВАЗ 2108 состоит из следующих основных компонентов:
- Радиатор охлаждения, который отводит тепло от двигателя.
- Вентилятор охлаждения, отвечающий за продувку радиатора и обеспечение оптимальной температуры.
- Термостат, регулирующий температуру охлаждающей жидкости и открывающийся при достижении определенной температуры.
- Водяной насос, отвечающий за циркуляцию охлаждающей жидкости.
- Шланги, соединяющие компоненты системы и обеспечивающие передачу охлаждающей жидкости.
Также в системе охлаждения могут присутствовать дополнительные элементы, такие как расширительный бачок, датчики температуры и давления, сливной кран и другие узлы, необходимые для эффективной работы системы.
Общее устройство
Система охлаждения ВАЗ 2108 состоит из радиатора, насоса, термостата, расширительного бачка, вентилятора и других элементов. Она предназначена для поддержания оптимальной температуры двигателя и предотвращения его перегрева. Охлаждающая жидкость циркулирует по системе, поглощая тепло от двигателя и отводя его через радиатор. Термостат регулирует температуру жидкости, открывая или закрывая доступ к радиатору в зависимости от температуры двигателя. Вентилятор включается, если температура становится слишком высокой, помогая охладить радиатор.
Распределение охлаждающей жидкости
Система охлаждения ВАЗ 2108 оснащена радиатором, расположенным в передней части автомобиля. Охлаждающая жидкость, циркулирующая по системе, поступает из радиатора в двигатель через верхний шланг. После охлаждения двигателя она возвращается в радиатор через нижний шланг. В процессе циркуляции жидкость также охлаждается вентилятором радиатора при необходимости.
Для эффективного охлаждения двигателя важно поддерживать оптимальный уровень охлаждающей жидкости и правильно настроенный термостат, который регулирует температуру двигателя. Регулярная проверка и обслуживание системы охлаждения помогут предотвратить перегрев и повреждение двигателя.
Водяной насос и его роль
Водяной насос устанавливается на блоке цилиндров двигателя и приводится в действие ремнем привода от коленчатого вала. Он обеспечивает подачу антифриза к горячим участкам двигателя и радиатору, где происходит его охлаждение.
Важно отметить, что работоспособность водяного насоса критически влияет на эффективность системы охлаждения, а значит и на долговечность двигателя автомобиля. Поэтому рекомендуется регулярно проверять состояние и исправность данного узла.
Радиатор и принцип его работы
Принцип работы радиатора заключается в передаче тепла из охлаждающей жидкости (антифриза) в воздушное поток. Внутренние трубки радиатора заполнены охлаждающей жидкостью, которая нагревается при прохождении через двигатель. Тепло передается от жидкости к охлаждающему воздуху благодаря специальным ребрам радиатора.
В процессе охлаждения антифриз циркулирует через радиатор, теряя тепло и возвращаясь к двигателю для повторного цикла охлаждения. Эффективность работы радиатора напрямую влияет на температуру двигателя и его перегрев.
Термостат: функции и принцип действия
Принцип работы термостата достаточно прост: при нагреве двигателя термостат закрывает или открывает специальный клапан, регулирующий поток охлаждающей жидкости через радиатор. Когда двигатель достигает определенной температуры, термостат открывает клапан, позволяя охлаждающей жидкости циркулировать и охлаждать двигатель. В случае перегрева термостат закрывает клапан, чтобы сохранить оптимальную температуру.
Вентилятор и его роль в системе охлаждения
Принцип работы вентилятора
Вентилятор запускается в случае повышения температуры двигателя или при работе кондиционера. Когда двигатель нагревается, датчик температуры подает сигнал на вентилятор, после чего он начинает вращаться, вытягивая воздух через радиатор и помогая быстрее охлаждать охладительную жидкость.
Трубопроводы и соединения в системе охлаждения
В системе охлаждения ВАЗ 2108 трубопроводы и соединения играют ключевую роль в обеспечении циркуляции охлаждающей жидкости. Они обеспечивают передачу тепла от двигателя к радиатору, где оно отводится за счет воздушного потока. Надежность и герметичность соединений критически важны для эффективного охлаждения и предотвращения утечек.
Основные элементы трубопроводов:
1. Патрубки: специальные устройства для соединения труб с двигателем, радиатором и другими элементами системы охлаждения.
2. Шланги: гибкие трубки, соединяющие различные компоненты системы охлаждения и обеспечивающие передачу охлаждающей жидкости.
Для обеспечения надежности соединений используются специальные зажимы, стяжки и уплотнительные кольца. Регулярная проверка и замена изношенных элементов системы охлаждения помогут избежать серьезных поломок и повысить эффективность охлаждения двигателя.
